CCV DF
CENTRALE DE TRAITEMENT D’AIR DOUBLE FLUX - RECUPERATEUR À PLAQUES
Industrie
AGRICULTURE
Applications
Centrale de traitement d’air double flux :
- Process industriel sensible et agressif
- Récupération d’énergie pour des grands volumes
- Séparation des flux évitant le transfert des odeurs ou polluants nocifs de l’air extrait vers l’air soufflé
Points forts
- Grande flexibilité d’utilisation (chauffage, rafraichissement adiabatique, hygrométrie, …)

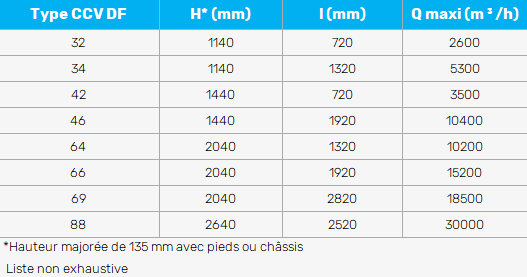

- Débit allant jusqu’à 30 000 m3/h
- Filtration terminale HEPA
- CTA Plug & Play communicante
Description
Construction enveloppe :
Structure en aluminium de 60 mm à rupture de pont thermique
Châssis porteur 135 mm en acier galvanisé (option)
Charnières et taquets de fermeture en nylon renforcé
Panneaux en acier laqué polyester 25µm int/ext RAL 9002
Isolation au choix, laine de roche 135 kg/m3 EUROCLASSE A2-s2-d0 ou mousse polyuré
thane 40 kg/m3 EUROCLASSE B-s2-d0
Performance enveloppe suivant EN1886 :
Isolation : T2
Pont Thermique : TB2
Rigidité : D1
Etanchéité : L1
Taux de fuite : F9
Composants standards :
Registre d’isolement : Tout aluminium à lames opposées. Fonction isolement/antigel
Filtre : En fibres synthétiques, possibilité M5 – M6 – F7 – F 8 – F9
Récupérateur de chaleur : Récupérateur à plaques, efficacité thermique de 60 à 80 %. Certifiés EUROVENT.
Batterie à ailettes : Pour chauffage ou refroidissement, alimentation eau ou fluide frigorigène.
Bac en inox pour batterie froide.
Batteries certifiées EUROVENT.
Ventilation :
- Ventilateur «Roue Libre» à réaction avec moteur EC basse consommation.
- Ventilateur «Roue Libre» à réaction piloté par variateur de fréquence.
Régulation :
- Compartiment faisant partie intégrante de la centrale.
- Régulation de la température de soufflage, de reprise ou ambiante (avec fonction cascade)
- Mesure et régulation des débits ou pressions de soufflage et de reprise
- Horloge à programmation journalière et annuelle
- Gestion du recyclage et de l’air neuf sur sonde CO2 à l’air repris ou ambiant
- Gestion de l’hygrométrie (humidification /déshumidification) sur sonde HR à l’air repris ou ambiant
- Gestion de la récupération de chaud et de froid sur échangeur de chaleur
- Fonction Free cooling permettant le rafraîchissement d’air nocturne
- Contrôle permanent de l’état de colmatage des filtres
- Protocole de communication Modbus/Web/Bacnet sur RJ45 (et RS485 sur Modbus uniquement)
- Possibilité écran de contrôle déporté
Composants sur options :
- Humidificateur vapeur : Par électrodes immergées, rampe de diffusion inox.
- Batterie Electrique : Résistance blindées, thermostat de surchauffe et écran anti-rayonnement en option.
- Piège à sons
- Registre de mélange : Tout aluminium à lames opposées. Fonction de modulation du taux d’air neuf
- Filtres terminaux F9 à H14
