BT

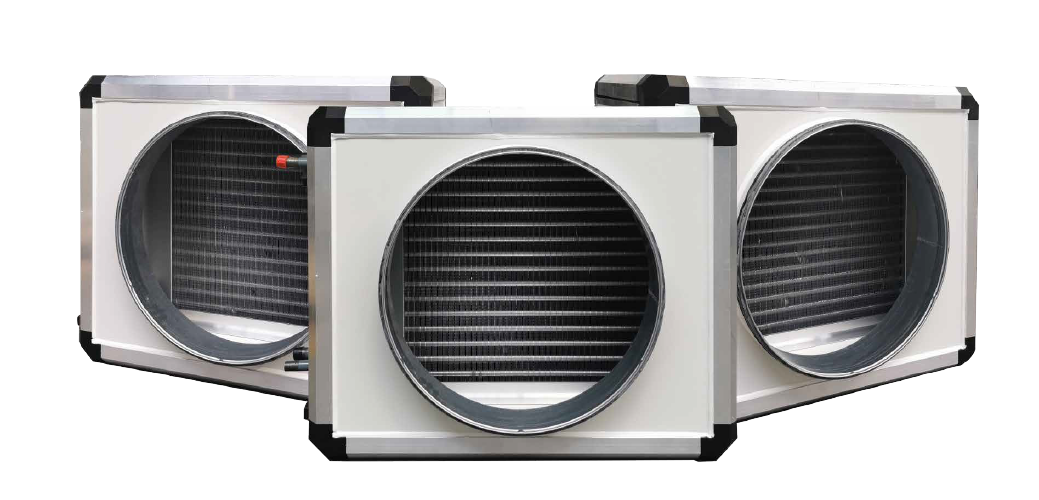

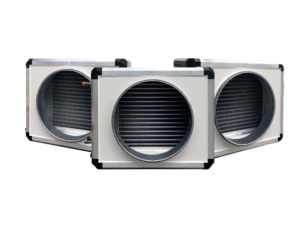

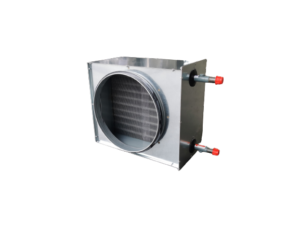

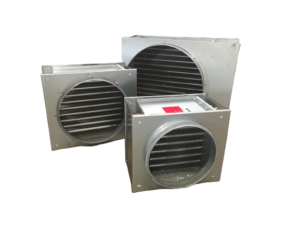

BTCi-F
BATTERIE TERMINALE CIRCULAIRE ISOLÉE
Points forts
- Caisson améliorant l’isolation thermique et l’étanchéité, limitant également le risque de condensation
- Sélections techniques sur mesure
Applications
Secteur du tertiaire (hôpitaux, bureaux, immobilier, …) et industrie
Construction enveloppe :
- Structure aluminium à rupture de pont thermique de 35mm d’épaisseur
- Isolation en panneaux double peaux PU / acier laqué 25μm
- Classement au feu EUROCLASSE B-s2-d0
Composants standards:
Batterie :
-
Batterie tubes cuivre, ailettes aluminium
-
2 à 8 rangs possible sur demande
-
Bac à condensats : inox isolé sous les batteries, évacuation des condensats sur la face inférieure
Raccordements aérauliques :
- Viroles normalisées avec joints
Servitudes :
- Droite en standard (Gauche sur demande)
La gamme BTCi-F
| Taille Ø | A | B | C | d | Poids | ||
|---|---|---|---|---|---|---|---|
| F4 | F6 | F4 | F6 | ||||
| 125 | 455 | 279 | 400 | 500 | 1/2“ | 1/2“ | 18 |
| 160 | 455 | 311 | 400 | 500 | 1/2“ | 1/2“ | 20 |
| 200 | 505 | 343 | 400 | 500 | 1/2“ | 3/4“ | 23 |
| 250 | 555 | 406 | 400 | 500 | 3/4“ | 3/4“ | 27 |
| 315 | 620 | 470 | 400 | 500 | 3/4“ | 1“ | 34 |
| 355 | 660 | 501 | 400 | 500 | 3/4“ | 1“ | 42 |
| 400 | 705 | 565 | 400 | 500 | 3/4“ | 1“1/4 | 49 |
| 450 | 755 | 597 | 400 | 500 | 1“ | 1“1/4 | 54 |
| 500 | 805 | 660 | 400 | 500 | 1“ | 1“1/4 | 63 |
| 560 | 865 | 724 | 400 | 500 | 1“ | 1“1/4 | 73 |
| 630 | 935 | 819 | 400 | 500 | 1“1/4 | 1“1/4 | 83 |
| 710 | 1015 | 883 | 500 | 500 | 4 | 1“ | 93 |
Caractéristiques | Exemples de selections techniques :
| Taille Ø | Rangs | Aéraulique | Hydraulique | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Débit (m³/h) | Vit. (m/s*) | Débit (Pa) | T° entrée (°C) | HR entrée (%) | T° sortie (°C) | Débit (m³/h) | T° entrée (°C) | T° sortie (°C) | PdC (Kpa) | ||
| 125 | 4 | 229 | 2,5 | 70 | 25 | 50 | 15,6 | 0,12 | 7 | 12 | 1,8 |
| 160 | 4 | 286 | 2,5 | 70 | 25 | 50 | 14,8 | 0,18 | 7 | 12 | 4,3 |
| 200 | 4 | 430 | 2,5 | 70 | 25 | 50 | 16,2 | 0,22 | 7 | 12 | 1,1 |
| 250 | 4 | 686 | 2,5 | 70 | 25 | 50 | 14,7 | 0,49 | 7 | 12 | 6,9 |
| 315 | 4 | 1045 | 2,5 | 70 | 25 | 50 | 14,7 | 0,75 | 7 | 12 | 6,3 |
| 355 | 4 | 1272 | 2,5 | 70 | 25 | 50 | 14,6 | 0,99 | 7 | 12 | 11,5 |
| 400 | 4 | 1673 | 2,5 | 70 | 25 | 50 | 14,6 | 1,29 | 7 | 12 | 11,1 |
| 450 | 4 | 2003 | 2,5 | 70 | 25 | 50 | 14,6 | 1,52 | 7 | 12 | 8,7 |
| 500 | 4 | 2515 | 2,5 | 70 | 25 | 50 | 14,6 | 1,95 | 7 | 12 | 9,4 |
| 560 | 4 | 3140 | 2,5 | 70 | 25 | 50 | 14,6 | 2,48 | 7 | 12 | 11,7 |
| 630 | 4 | 4082 | 2,5 | 70 | 25 | 50 | 14,6 | 3,13 | 7 | 12 | 7,9 |
| 710 | 4 | 5000 | 2,5 | 70 | 25 | 50 | 14,5 | 3,96 | 7 | 12 | 10,9 |
