ROTACLIM
Points forts
- Améliore le confort grâce à son récupérateur de chaleur sensible et latente.
- Conception compacte
- Installation dans les espaces restreints
- Débit allant jusqu’à 32 000 m%/h
- Empreinte écologique réduite – ERP 2018
- CTA Plug & Play communicante
Applications
Centrale de traitement d’air double flux :
- Adaptée dans tous les bâtiments du tertiaire
Construction enveloppe :
Structure en aluminium de 60 mm à rupture de pont thermique
Centrale montée sur pieds ou châssis en acier galvanisé selon la sélection
Charnières et taquets de fermeture en nylon renforcé
Panneaux en acier laqué polyester 25um int/ext RAL 9002
Isolation au choix, laine de roche 100 kg/m EUROCLASSE A2-s2-dO
ou mousse polyuréthane 40 kg/mª EUROCLASSE B-s2-dO
Performance enveloppe suivant: EN1886
Isolation: T2
Pont thermique: TB2
Rigidité : D1
Etanchéité : L1
Taux de fuite : F9
Composants standards:
Registre d’isolement
À lames opposées, classe 1A.
Filtre
En fibres synthétiques, possibilité : M5 – M6 – F7 – F8 – F9
Récupérateur de chaleur
Récupérateur rotatif hygroscopique, efficacité thermique nt_nrvu de 73 à 80%.
Batterie à ailettes
Pour chauffage ou refroidissement, alimentation eau ou fluide frigorigène. Bac acier inox pour batterie froide.
Batterie électrique
Résistances blindées, thermostat de surchauffe et écran anti-rayonnement en option.
Ventilateur
- Ventilateur « Roue Libre » à réaction avec moteur EC basse consommation.
- Ventilateur « Roue Libre » à réaction piloté par variateur de fréquence.
Régulation
Compartiment faisant partie intégrante de la centrale.
- Régulation de la température de soufflage, de reprise ou d’ambiance (avec fonction cascade)
- Mesure et régulation des débits ou pressions de soufflage et de reprise
- Horloge à programmation journalière et annuelle
- Gestion du recyclage et de l’air neuf sur sonde CO2 à l’air repris ou ambiant
- Gestion de l’hygrométrie (humidification / déshumidification) sur sonde HR à l’air repris ou ambiant
- Gestion de la récupération de chaud et de froid sur échangeur de chaleur
- Mode réduit possible en fonction de l’occupation des locaux
- Fonction Free cooling permettant le rafraîchissement d’air nocturne
- Gestion DAD
- Contrôle permanent de l’état de colmatage des filtres
- Protocole de communication Modbus / Web / Bacnet sur RJ45 (et RS485 sur Modbus uniquement)
- Possibilité écran de contrôle déporté
Composants en option
- Humidificateur vapeur : Par électrodes immergées, rampe de diffusion inox
- Batterie électrique : Résistances blindées, thermostat de surchauffe et écran anti-rayonnement
- Piège à sons
- Registre de mélange : Tout aluminium à lames opposées, fonction de modulation du débit
- Filtres terminaux : F9 à H14
La gamme

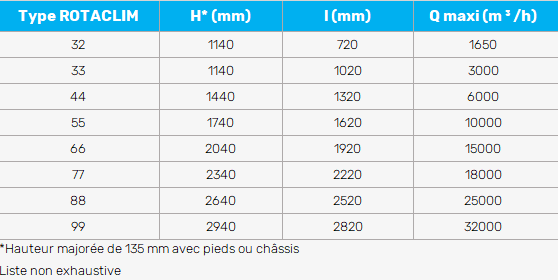

| Type ROTACLIM | H* (mm) | l (mm) | Q maxi (m³/h) |
|---|---|---|---|
| 32 | 1140 | 720 | 1650 |
| 33 | 1140 | 1020 | 3000 |
| 44 | 1440 | 1320 | 6000 |
| 55 | 1740 | 1620 | 10000 |
| 66 | 2040 | 1920 | 15000 |
| 77 | 2340 | 2220 | 18000 |
| 88 | 2640 | 2520 | 25000 |
| 99 | 2940 | 2820 | 32000 |
* Hauteur majorée de 135 mm avec pieds ou châssis.
