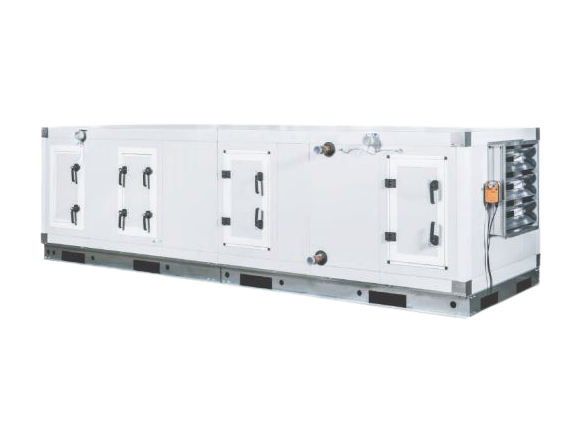

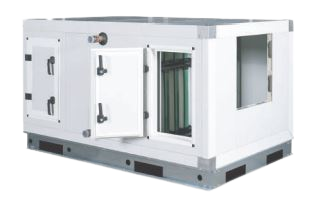

TUVACLEAN
Points forts
- Entièrement nettoyable, intérieur lisse sans zone de rétention.
- Installation et maintenance facile
- Revêtement des panneaux int/ext disponible en acier laqué RAL 9002, INOX 304 ou INOX 316
- Sur mesure / grandes possibilités de configurations
Applications
Centrale de traitement d’air simple flux :
Spécialement conçue pour :
- L’industrie agroalimentaire
- L’industrie pharmaceutique, salle blanche
- Les milieux microbiologiquement sensibles
- Le froid négatif
Construction enveloppe :
Châssis porteur 150 mm en acier galvanisé
Réservations prévues pour le raccordement des coudes d’évacuation des condensats.
Panneaux double peau épaisseur 60 mm
Isolation en mousse de polyuréthane, classement au feu M1, densité 50 kg/m3,
K-0.366 W/m 2 K.
Parois intérieures et extérieures d’épaisseur 10/10e lisses.
Evacuation des eaux sur l’ensemble de la CTA.
Portes d’accès intégrées dans les panneaux, profils en PVC avec double joint
d’étanchéité.
Performance enveloppe suivant EN1886 :
– Etanchéité : B
– Résistance mécanique : Classe 2A
– Pont Thermique : Classe TB1
– Etanchéité au cadre du filtre : F9
– Isolation thermique : T1
Composants :
Préfiltre
G4 – M5
Filtre
M6 – F7 – F8 – F9
Filtres terminaux E10 à H14
Batterie à ailettes
Pour chauffage ou refroidissement, alimentation eau, vapeur ou fluide frigorigène.
(La distance minimale d’ailette est calculée en tenant compte de la formation éventuelle de givre.)
Batterie électrique
Résistances blindées, thermostat de surchauffe et écran anti-rayonnement en option.
Ventilateur
- Ventilateur « Roue Libre » à réaction avec moteur EC basse consommation.
- Ventilateur « Roue Libre » à réaction piloté par variateur de fréquence.
Humidificateur vapeur
Par électrodes immergées, rampe de diffusion inox.
Registre
Construit en acier galvanisé, aluminium ou inox, et motorisable par servomoteur.
Régulation
- Régulation embarquée REGIN, SIEMENS ou autre
- Régulation de la température de soufflage ou ambiante
- Mesure et régulation du débit et de la pression de soufflage
- Horloge à programmation journalière et annuelle
- Gestion de l’hygrométrie (humidification / déshumidification) sur sonde HR
- Contrôle permanent de l’état de colmatage des filtres
- Protocole de communication Modbus / Web / Bacnet sur RJ45 (et RS485 sur Modbus uniquement)
- Possibilité écran de contrôle déporté

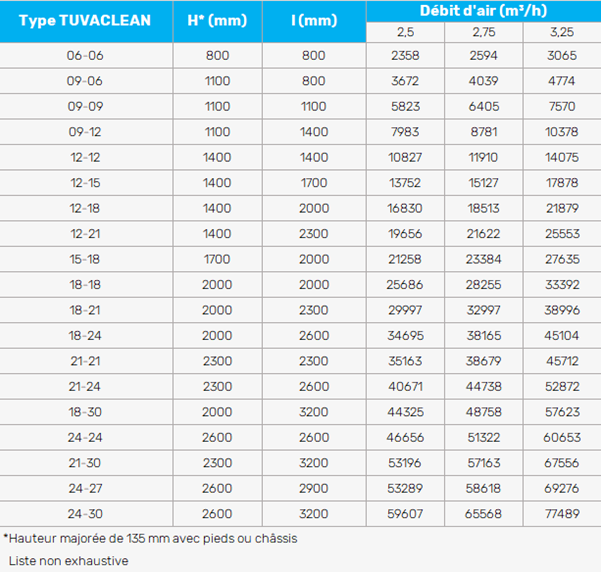

La gamme TUVACLEAN
| Type TUVACLEAN | H* (mm) | l (mm) | Débit d'air (m³/h) | ||
|---|---|---|---|---|---|
| 2,5 | 2,75 | 3,25 | |||
| 06-06 | 800 | 800 | 2358 | 2594 | 3065 |
| 09-06 | 1100 | 800 | 3672 | 4039 | 4774 |
| 09-09 | 1100 | 1100 | 5823 | 6405 | 7570 |
| 09-12 | 1100 | 1400 | 7983 | 8781 | 10378 |
| 12-12 | 1400 | 1400 | 10827 | 11910 | 14075 |
| 12-15 | 1400 | 1700 | 13752 | 15127 | 17878 |
| 12-18 | 1400 | 2000 | 16830 | 18513 | 21879 |
| 12-21 | 1400 | 2300 | 19656 | 21622 | 25553 |
| 15-18 | 1700 | 2000 | 21258 | 23384 | 27635 |
| 18-18 | 2000 | 2000 | 25868 | 28255 | 33392 |
| 18-21 | 2000 | 2300 | 29997 | 32997 | 38996 |
| 18-24 | 2000 | 2600 | 34695 | 38165 | 45104 |
| 21-21 | 2300 | 2300 | 35163 | 38679 | 45712 |
| 21-24 | 2300 | 2600 | 40671 | 44738 | 52872 |
| 21-30 | 2300 | 3200 | 53196 | 57163 | 67556 |
| 24-24 | 2600 | 2600 | 46656 | 51322 | 60653 |
| 24-27 | 2600 | 2900 | 53289 | 58618 | 69276 |
| 24-30 | 2600 | 3200 | 59607 | 65568 | 77489 |
* Hauteur majorée de 135 mm avec pieds ou châssis
Liste non exhaustive
Vous souhaitez télécharger la fiche technique ?
