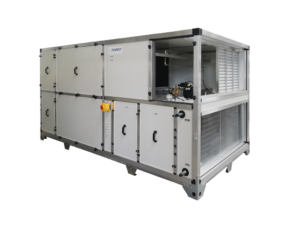

TUVAGREEN Ruissellement
Points forts
- Certification hygiène du rafraichisseur adiabatique
- Débit allant jusqu’à 32 000 m3/h
- Empreinte écologique réduite – ERP 2018
- CTA Plug & Play communicante
- Rafraichissement possible sans fluide frigorigène
- Economie d’énergie, réduction de la puissance froide nécessaire
- Facilité d’installation
- Gestion intelligente de la consommation d’eau et d’énergie
Applications
- Adaptée dans tous les bâtiments dits « greenbuilding », neufs ou anciens portant un intérêt à l’environnement
- Adaptée dans tous les bâtiments du tertiaire
Construction enveloppe :
Structure en aluminium de 60 mm à rupture de pont thermique
Centrale montée sur pieds ou châssis en acier galvanisé selon la sélection
Charnières et taquets de fermeture en nylon renforcé
Panneaux en acier laqué polyester 25µm int/ext RAL 9002
Isolation au choix, laine de roche 100 kg/m3 EUROCLASSE A2-s2-d0 ou mousse polyuréthane 40 kg/m3 EUROCLASSE B-s2-d0
Performance enveloppe suivant EN1886 :
Isolation : T
Étanchéité : L1
Pont Thermique : TB2
Taux de fuite : F9
Rigidité : D1

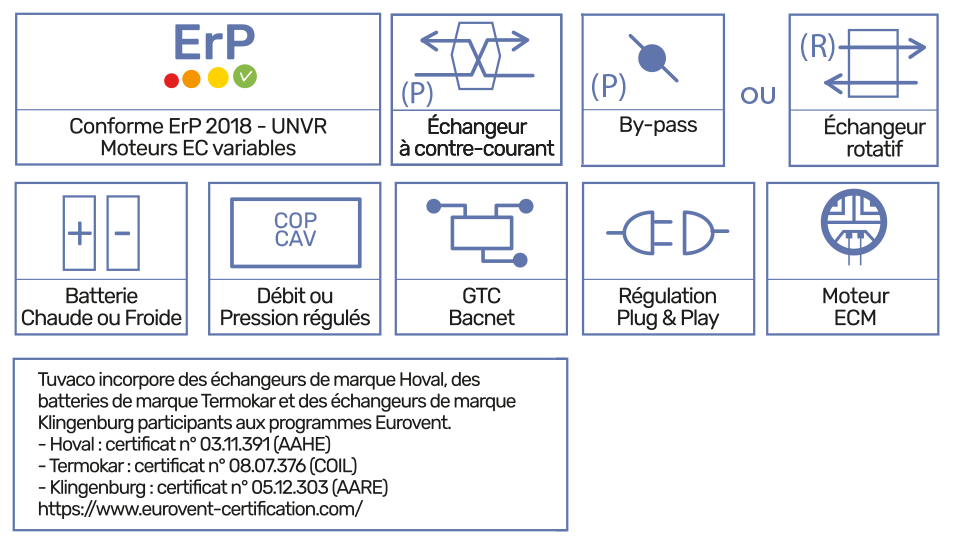

Composants standards :
Registre d’isolement :
À lames opposées. Classe 1A
Filtres :
En fibres synthétiques, possibilité M5 – M6 – F7 – F8 – F9
Récupérateur de chaleur :
- Récupérateur rotatif (R) efficacité thermique nt_nrvu 73 à 80 %
- Récupérateur à plaques (P) efficacité thermique nt_nrvu 73 à 85 %
Batterie de chauffage :
À l’eau, tubes cuivre, ailettes aluminium.
Ventilateurs :
- Ventilateur « roue libre » à réaction avec moteur EC basse consommation.
- Ventilateur « roue libre » à réaction piloté par variateur de fréquence.
Rafraîchisseur adiabatique :
Positionné sur air repris pour refroidissement indirect grâce à l’échangeur.
Pas de transfert d’humidité au flux d’air soufflé.
Technologie à ruissellement, média inorganique M0, bac inox 304 conforme aux normes VDI 6022, sheet 1,
VDI 3803, sheet 1, DIN 1946, part 4, SWKI VA104-01 et système à eau directe et séparateur de gouttes.
Régulation :
Compartiment faisant partie intégrante de la centrale.
- Régulation de la température de soufflage, de reprise ou ambiante
- Mesure et régulation des débits ou pressions de soufflage et de reprise
- Horloge à programmation journalière et annuelle
- Gestion du recyclage et de l’air neuf sur sonde CO₂ à l’air repris ou ambiant
- Gestion de la récupération de chaud et de froid sur échangeur de chaleur
- Fonction Free cooling permettant le rafraîchissement d’air nocturne
- Contrôle permanent de l’état de colmatage des filtres
- Protocole de communication Modbus / Bacnet
- Possibilité écran de contrôle déporté
- Gestion DAD
Composants sur option :
- Batterie électrique : Résistances blindées, thermostat de surchauffe
- Piège à sons
- Registre de recyclage : À lames opposées. Fonction de modulation du taux d’air neuf ou d’humidification
- Registres de recyclage, fonction autorisation humidification
- Batterie froide, change over ou DX réversible avec bac inox
- Registre DAD
La gamme TUVAGREEN
| Type TUVAGREEN | H* mm | l mm | Q maxi (m³/h) |
|---|---|---|---|
| 32 | 1130 | 700 | 1650 |
| 33 | 1130 | 1000 | 3000 |
| 44 | 1430 | 1300 | 6000 |
| 55 | 1730 | 1600 | 10 000 |
| 66 | 2030 | 1900 | 15 000 |
| 77 | 2330 | 2200 | 18 000 |
| 88 | 2630 | 2500 | 25 000 |
| 99 | 2930 | 2800 | 32 000 |
* Hauteur majorée de 135 mm avec pieds ou châssis
Liste non exhaustive
